東辰鑄造廠作為擁有30年發(fā)展史的破碎機(jī)配件廠家，主要生產(chǎn)各種破碎機(jī)錘頭，從最初的鍛打錘頭到高錳鋼錘頭，再到如今的高耐磨合金錘頭，我們東辰鑄造廠積累了豐富的錘頭生產(chǎn)經(jīng)驗(yàn)，可為您提供錘頭不耐磨解決方案，調(diào)配破碎機(jī)錘頭材質(zhì)，改良錘頭設(shè)計(jì)，改善您錘頭不耐磨的問(wèn)題；下面東辰鑄造廠分享一下破碎機(jī)錘頭材質(zhì)有哪些？

我們先來(lái)看目前錘頭市場(chǎng)常用的最耐磨的破碎機(jī)錘頭材質(zhì)

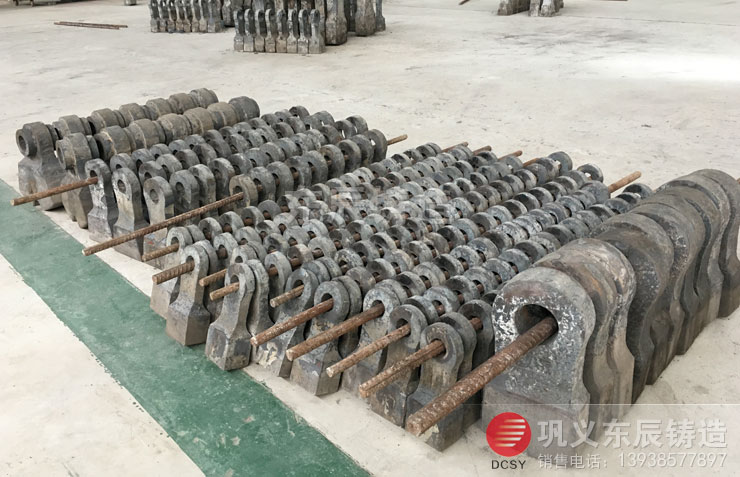

最耐磨且市場(chǎng)化的錘頭要數(shù)高鉻合金錘頭，小到8公斤，大到150公斤的錘頭都可以使用高鉻合金復(fù)合錘頭，東辰鑄造廠專(zhuān)注生產(chǎn)鉻鉬合金錘頭、鉻錳復(fù)合錘頭、高耐磨錘頭，電話：13938577897（龔經(jīng)理）。鑲嵌合金錘頭基體為高錳鋼，適合單個(gè)重量超過(guò)150公斤的錘頭客戶(hù)選擇。鍛打錘頭適合小型錘破，好破的物料，幾乎已是淘汰的產(chǎn)品。

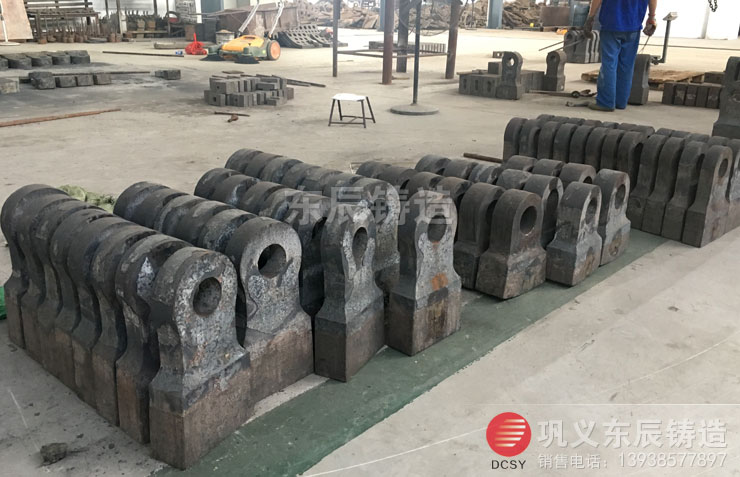

鞏義東辰鑄造研發(fā)的高耐磨破碎機(jī)錘頭選用高鉻合金消失模復(fù)合鑄造工藝，采用多種合金匹配，鉬、釩、鎳、鈮、鎢、鈦、稀土等貴重金屬元素搭載，經(jīng)過(guò)水韌處理后，洛氏硬度達(dá)62-65，使用壽命是鍛造錘頭或高錳鋼錘頭的4倍，錘頭采用耐磨性高的高鉻鑄鐵合金，錘柄采用韌性強(qiáng)的錳合金鋼，集韌性和耐磨性為一體，使產(chǎn)品既耐磨又不斷裂，是鋼和鐵的完美結(jié)合，東辰錘頭具有良好的耐磨、耐沖擊、安全可靠等綜合性能。

東辰雙液合金錘頭技術(shù)為國(guó)外破碎機(jī)定制錘頭
包括：美國(guó)賓夕法尼亞細(xì)碎機(jī)錘頭、德國(guó)ABM細(xì)碎機(jī)錘頭、FAM細(xì)碎機(jī)錘頭
碳鋼部分材質(zhì)：40CrMo
錘頭合金部分材質(zhì)：Cr、Ni、Mo、W、HG等多元素合金
東辰鑄造生產(chǎn)的美國(guó)賓夕法尼亞細(xì)碎機(jī)錘頭，針對(duì)不同材料、不同的服役條件進(jìn)行各種合金元素組合，通過(guò)爐前特殊的凈化處理、不同材質(zhì)液體的界面處理，達(dá)到提高錘頭使用壽命的目的。錘頭的抗磨部分硬度HRC63-66（一般為HRC58-61），與錘柄連接處為高強(qiáng)韌結(jié)構(gòu)鋼。

高鉻鑄鐵的元素特點(diǎn)及應(yīng)用
高鉻鑄鐵是繼普通白口鑄鐵、鎳硬鑄鐵發(fā)展起來(lái)的第三代白口鑄鐵。高鉻白口鑄鐵含鉻量大于11%，鉻、碳含量比值介于4~8之間。在這種條件下，高硬度的M7C3型碳化物幾乎全部代替了M3C型碳化物。M7C3型碳化物基本上是以孤立的中空六角形存在，與呈網(wǎng)狀連續(xù)分布的M3C型碳化物相比，大大增強(qiáng)了基體的連續(xù)性，因而整體材料的韌性顯著提高。目前高鉻鑄鐵已經(jīng)是世所公認(rèn)的優(yōu)良的耐磨材料，在采礦、水泥、電力、筑路機(jī)械、耐火材料等方面應(yīng)用十分廣泛。

破碎機(jī)錘頭材質(zhì)高錳鋼系列
高錳鋼具有良好的塑性和沖擊韌性，在外力沖擊下表面產(chǎn)生硬化層，已硬化的表面層被磨損以后，出現(xiàn)新的表面層，又繼續(xù)被加工硬化。因此，高錳鋼鑄件具有高的表面耐磨性，里面部分仍保留原機(jī)械性能。如：Mn13錘頭、Mn13Cr2錘頭、Mn18Cr2錘頭、Mn13Cr2MoVNeRe錘頭、Mn18Cr2MoVNeRe錘頭。
高錳鋼錘頭對(duì)破碎機(jī)整體性能要求較高，如果在實(shí)際工作中物理沖擊力不夠或接觸應(yīng)力小，則不能使表面迅速產(chǎn)生加工硬化，從而發(fā)揮不出其應(yīng)有的耐磨性。所以使用前應(yīng)根據(jù)設(shè)備實(shí)際參數(shù)選用，必要時(shí)可以對(duì)設(shè)備改造。
例如在破碎煤類(lèi)的物料時(shí)，煤的硬度是很低的，使得高錳鋼的硬化得不到充分的發(fā)揮，從而也不會(huì)發(fā)揮部件的耐磨性能，會(huì)像硬度低的材料一樣極易容易磨損，這樣就導(dǎo)致了破碎機(jī)錘頭的使用壽命減少，大大的降低了設(shè)備的運(yùn)轉(zhuǎn)速度，增加了勞動(dòng)力的損耗，這時(shí)就要選擇高鉻錘頭。

微合金高錳鋼錘頭
微合金高錳鋼通過(guò)合理使用微量合金元素使材料的組織和綜合性能大幅度提高，適用于制造各種工作條件惡劣、強(qiáng)沖擊條件下耐磨鑄件。這種材質(zhì)雖然成本較之普通高錳鋼略有提高（每噸材料費(fèi)提高200元左右），但具有較高的性能價(jià)格比，因此在一些普通高錳鋼難以滿(mǎn)足要求的場(chǎng)合深受歡迎，具有一定的市場(chǎng)競(jìng)爭(zhēng)力。

破碎機(jī)錘頭材質(zhì)鑲嵌合金錘頭系列

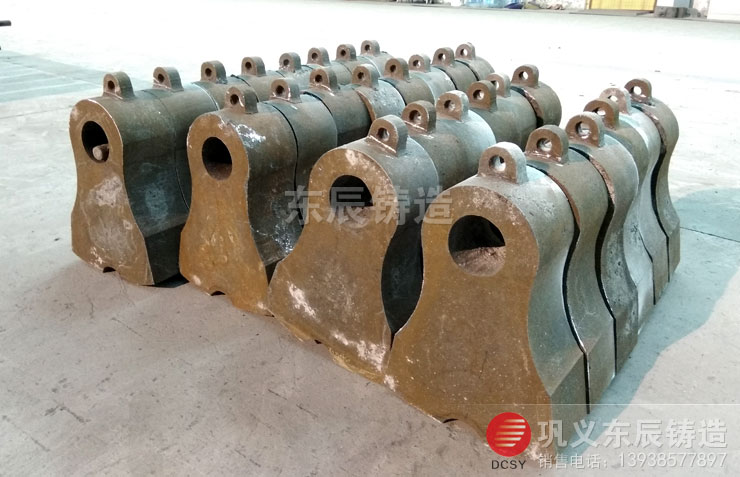

鑲嵌合金錘頭采用特殊的工藝手段，在合金錘頭的錘頭工作面鑲鑄硬質(zhì)合金圓棒、合金塊（材質(zhì)為4Cr22MoCu）等方式鑄造加工而成，具有抗磨功效。硬度一般為HRC52-58。根據(jù)錘頭結(jié)構(gòu)及尺寸，按設(shè)計(jì)確定的合金塊位置及數(shù)量，將合金塊組合成所需形狀。然后將其加熱至一定溫度，并置入型腔中，再在規(guī)定時(shí)間內(nèi)注入45#鋼液，使鋼液與合金硬塊界面熔合，從而完成復(fù)合錘頭的制造。

破碎機(jī)錘頭材質(zhì)鍛造錘頭
鍛造錘頭采用優(yōu)質(zhì)火車(chē)輪轂鋼材料65Mn，抗沖擊性好、韌性強(qiáng)，不易折斷利用鍛壓機(jī)械對(duì)金屬坯料反復(fù)鍛打，使其產(chǎn)生變形以獲得具有一定機(jī)械性能、一定形狀和尺寸，在經(jīng)過(guò)特殊的淬火熱處理方法，保證錘頭工作區(qū)域得到高硬度，高耐磨的性能。通過(guò)鍛造能消除金屬在冶煉過(guò)程中產(chǎn)生的鑄態(tài)疏松等缺陷，優(yōu)化微觀組織結(jié)構(gòu)，同時(shí)由于保存了完整的金屬流線。鍛造錘頭價(jià)格便宜，經(jīng)濟(jì)耐用。

東辰鑄造廠生產(chǎn)的錘頭可根據(jù)用戶(hù)工礦條件的不同，來(lái)調(diào)節(jié)破碎機(jī)錘頭材質(zhì)，使錘頭具有良好的耐磨、耐沖擊、安全可靠等綜合性能，各項(xiàng)技術(shù)指標(biāo)超過(guò)了同類(lèi)進(jìn)口產(chǎn)品。東辰復(fù)合錘頭韌性和硬度兼?zhèn)洌�整體耐磨性高，使用壽命長(zhǎng)，減少了停機(jī)維修時(shí)間，降低了維修勞動(dòng)強(qiáng)度，提高了生產(chǎn)效率，經(jīng)濟(jì)效益顯著。

本文由 鞏義東辰鑄造廠 www.dongxinglvye.com 編輯，轉(zhuǎn)載請(qǐng)注明出處。
